AUTOMAÇÃO & TELECONTROLE INDUSTRIAL

Automação de Sistemas Elétricos & Protocolos de Comunicação

Arquitetura completa de automação de subestações (SAS) e usinas baseada na norma IEC 61850, com domínio profundo em protocolos industriais de comunicação (DNP3.0, IEC 60870-5-104), supervisórios SCADA e redes de alta disponibilidade PRP/HSR.

SOLICITAR PROPOSTA TÉCNICA DE AUTOMAÇÃOVer Todos os Serviços
IEC 61850 Edição 1 e Edição 2
Protocolos ONS / DNP3 / IEC 60870-5-104
Redundância Zero-Loss PRP / HSR
Integração Multimarca de BCUs e Gateways

A Complexidade da Subestação Digital

A modernização de subestações exige integrar IEDs de diferentes fornecedores em barramentos de processo e de estação, garantindo comunicação em tempo real sem perda de pacotes e em estrita conformidade com os requisitos de telemetria do ONS e concessionárias.

Nossa Solução de Integração Total

Projetamos, configuramos e comissionamos a arquitetura de automação completa (níveis de processo, bay e estação). Configuramos trocas de mensagens GOOSE de alta velocidade, relatórios MMS, gateways de telemetria e telas supervisórias SCADA com rastreabilidade cronológica milimétrica (SOE).

  • Interoperabilidade comprovada entre diferentes fabricantes de IEDs (SEL, Siemens, Schneider, GE, ABB).
  • Tempo de transferência zero em falha de enlace com protocolos de redundância PRP e HSR.
  • Homologação de telemetria junto a centros de controle (ONS, COS, COI) sem pendências.
  • Interface operacional ergonômica com telas sinóticas SCADA e diagnósticos detalhados.
ENTREGÁVEIS TÉCNICOS

Soluções Técnicas em Automação & Redes

Engenharia de ponta para operação crítica em alta e extra-alta tensão

Arquitetura SAS & Norma IEC 61850

Concepção e engenharia do sistema de automação conforme IEC 61850 Ed. 1 e Ed. 2. Estruturação dos barramentos de estação (Station Bus) e processo (Process Bus), configuração de ficheiros SCD/SSD/CID.

Principais Entregáveis de Engenharia:

  • Projeto de arquitetura física e lógica de rede
  • Engenharia do arquivo de configuração do sistema (.SCD)
  • Configuração de mensagens GOOSE para intertravamento e trip (< 4 ms)
  • Parametrização de relatórios MMS para servidores e clientes SCADA

Protocolos de Comunicação & Telecontrole ONS

Implementação de protocolos padrão para interligação segura entre a subestação e os centros de despacho de concessionárias e do ONS via canais dedicados e redes IP.

Principais Entregáveis de Engenharia:

  • Parametrização de gateways DNP3.0 (Serial RS-232/485 e TCP/IP)
  • Configuração de enlaces IEC 60870-5-104 e IEC 60870-5-101
  • Tabela de pontos de telemetria aprovada e validada ponto a ponto
  • Comandos remotos seguros com confirmação seletiva (Select-Before-Operate)

Redes Industriais de Alta Disponibilidade (PRP/HSR)

Dimensionamento e configuração de switches industriais gerenciáveis em topologias com redundância determinística, impedindo qualquer interrupção operacional.

Principais Entregáveis de Engenharia:

  • Implementação de redes duplas independentes PRP (Parallel Redundancy)
  • Configuração de anéis HSR (High-availability Seamless Redundancy)
  • Sincronismo de tempo de alta precisão via PTP (IEEE 1588) e IRIG-B
  • Segmentação com VLANs, priorização de tráfego QoS e segurança cibernética

Sistemas SCADA & IHMs Operacionais

Desenvolvimento de sistemas supervisórios locais e remotos modernos para monitoramento situacional em tempo real e controle total da planta.

Principais Entregáveis de Engenharia:

  • Telas unifilares sinóticas com navegação intuitiva e controle de bay
  • Gestão inteligente de alarmes priorizados e oscilografias COMTRADE
  • Registro auditável de Sequência de Eventos (SOE) com estampa de tempo em ms
  • Lógicas de recomposição automática e intertravamentos de segurança

Protocolos & Tecnologias Dominadas

Padrões internacionais e plataformas de fabricantes líderes globais

IEC 61850 Ed. 1 & 2GOOSE / MMS / Sampled Values (SV)DNP3.0 (Serial & TCP/IP)IEC 60870-5-104 / 101Modbus RTU / TCPPRP & HSR RedundancyPTP (IEEE 1588v2) & SNTPBCU C264 / MiCOMSiemens SICAM & SIPROTECSEL Real-Time Automation Controllers (RTAC)
FERRAMENTAS & INSTRUMENTAÇÃO

Softwares de Engenharia IEC 61850, SCADA & IHMs

Ferramentas especializadas para configuração de IEDs, telas sinóticas e controle em tempo real

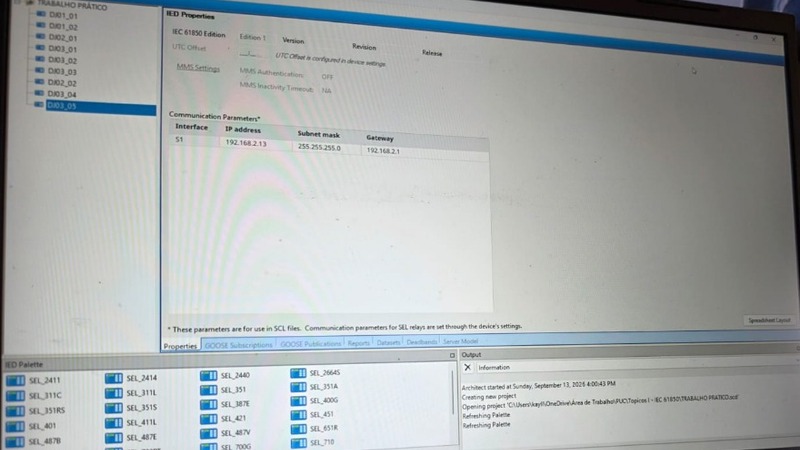

Software de Engenharia IEC 61850 (SEL Architect)Configuração SAS & Barramento Digital

Software de Engenharia IEC 61850 (SEL Architect)

Engenharia e configuração de arquivos de subestação (.SCD / .CID) no SEL Architect, mapeamento de nós lógicos (LN), configuração de relatórios MMS e matriz de mensagens GOOSE de alta velocidade entre IEDs.

SEL ArchitectArquivos .SCD / .CIDMensagens GOOSE (< 4ms)Relatórios MMS

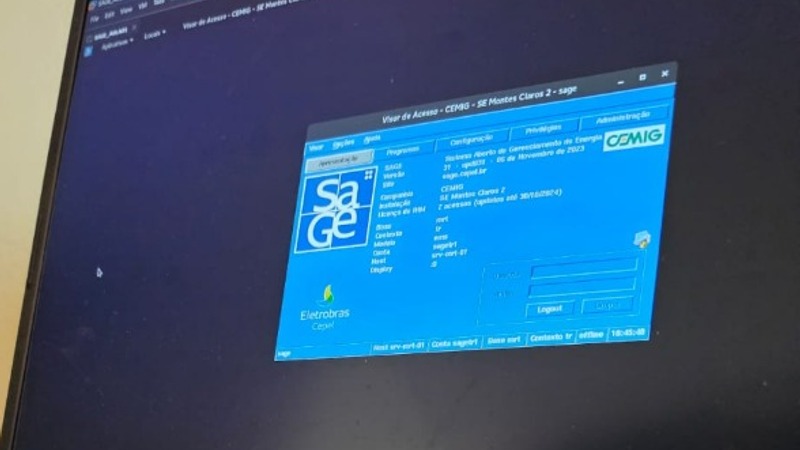

Sistema SCADA (SAGE / CEPEL) & Telemetria em Tempo RealSupervisão de Sala de Controle

Sistema SCADA (SAGE / CEPEL) & Telemetria em Tempo Real

Configuração e supervisão de centros de controle com a plataforma SAGE (Cepel / Eletrobras) e SCADA de subestação, medição em tempo real de MW/MVAR, telecontrole conforme ONS e registro auditável SOE.

SAGE (Cepel / Eletrobras)Telas SinóticasDNP3 / IEC 60870-5-104Telecontrole ONS

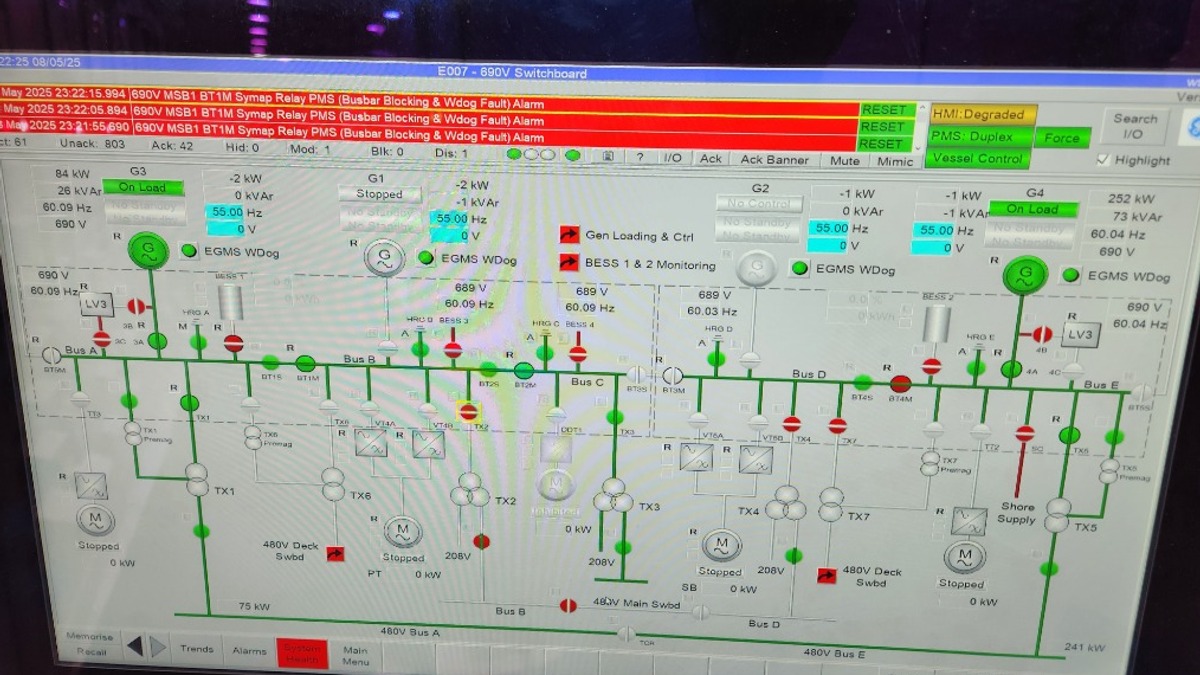

IHM Operacional, Painéis de Bay & Switchboard (PMS)Interface Homem-Máquina Local & Switchboard

IHM Operacional, Painéis de Bay & Switchboard (PMS)

Telas touchscreen e IHMs locais para comando de switchboards (690V / Média Tensão), supervisão de geradores, barramentos, BESS, controle de disjuntores e intertravamentos de segurança em tempo real.

Painéis TouchscreenSwitchboard 690V / MTGeradores & BESSIntertravamentos de Segurança
FAQ

Perguntas Frequentes sobre Automação de Sistemas Elétricos

Respostas diretas sobre implementação de IEC 61850 e telecontrole

Qual a diferença entre mensagens GOOSE e relatórios MMS na IEC 61850?

As mensagens GOOSE trafegam diretamente na camada de enlace Ethernet (Layer 2) com prioridade máxima para troca ultrarrápida de estados (< 4 ms) entre IEDs (intertravamento e desarmes). Já os relatórios MMS utilizam a pilha TCP/IP (Layer 7) para comunicação cliente-servidor com os supervisórios SCADA e gateways.

Como a KR Engenharia garante a redundância zero-loss na subestação?

Utilizamos os protocolos PRP (Parallel Redundancy Protocol, onde os pacotes são duplicados simultaneamente em duas LANs independentes) e HSR (High-availability Seamless Redundancy, em anel fechado), garantindo tempo de recuperação de zero milissegundos em caso de rompimento de fibra óptica ou quebra de cabo.

Vocês realizam a integração com o centro de controle do ONS ou distribuidora?

Sim, cuidamos de toda a cadeia: desde o mapeamento dos pontos de telemetria na norma da concessionária/ONS, parametrização dos gateways DNP3 ou 104, até os testes de ponta a ponta com a sala de controle.

Quer Digitalizar ou Automatizar sua Subestação?

Fale com nossos especialistas em redes industriais, IEC 61850 e telemetria para desenhar sua arquitetura de automação.
