COMISSIONAMENTO & TESTES DE ALTA TENSÃO

Comissionamento de Subestações & Ensaios em Campo

Energização segura, sem desarmes inesperados e com rastreabilidade total. Ensaios funcionais com injeção secundária de precisão utilizando malas OMICRON CMC, levantamento de curvas de relés, validação de matrizes de disparo e acompanhamento in loco em subestações até 500 kV.

SOLICITAR PROPOSTA DE COMISSIONAMENTO Ver Todos os Serviços

Malas de Teste OMICRON CMC Calibradas

Experiência em Subestações de 13.8 kV a 500 kV

Equipe Técnica Certificada NR-10 e SEP

Acompanhamento Presencial na Partida / Energização

O Risco da Energização sem Testes Rigorosos

Erros de fiação em painéis, inversão de polaridade em TCs/TPs ou lógicas de desarme não testadas causam explosões, queima de equipamentos milionários e atrasos críticos no cronograma de entrada em operação comercial de usinas e subestações.

Nossa Metodologia Preventiva de Campo

Executamos procedimentos sistemáticos de comissionamento elétrico: inspeção visual, testes de continuidade e isolamento, injeção secundária com sinal dinâmico e ensaios ponto a ponto até o centro de operação, assegurando que o sistema atue exatamente conforme projetado no instante da energização.

Testes dinâmicos de relés com simulação de oscilografias de faltas reais.
Disparo físico real de disjuntores para comprovação da cadeia de intertravamento.
Emissão de relatórios técnicos de ensaio com certificados rastreáveis.
Plantão e suporte na energização em regime de operação assistida.

ENTREGÁVEIS TÉCNICOS

Escopo Técnico dos Ensaios & Comissionamento

Garantia de integridade física e funcional de todos os ativos da subestação

Injeção Secundária de Corrente e Tensão

Ensaios metrológicos de relés numéricos com malas hexafásicas calibradas OMICRON CMC 356, levantando com exatidão os pontos de partida (pickup), tempos de atuação e características direcionais.

Principais Entregáveis de Engenharia:

Levantamento de curvas de sobrecorrente (50/51, 50N/51N)
Ensaios das zonas de proteção de distância (21) e diferencial (87)
Verificação de saturação de TCs e checagem de polaridade e relação
Relatório detalhado de ensaio com oscilogramas gerados

Testes de Matriz de Trip & Intertravamento

Validação física completa da cadeia de comando: da saída digital do IED até a bobina de abertura e fechamento do disjuntor e seccionadoras associadas.

Principais Entregáveis de Engenharia:

Ensaio exaustivo da matriz de causa e efeito (Trip Matrix)
Comprovação de atuação de bloqueios (função 86 - Lockout)
Simulação de falha de disjuntor (função 50BF) e religamento automático
Intertravamentos eletromecânicos e lógicos entre vãos (bays)

Testes TAF (FAT) e TAC (SAT)

Suporte e liderança técnica nos Testes de Aceitação em Fábrica (TAF) junto aos integradores de painéis e Testes de Aceitação em Campo (TAC) na obra civil/elétrica.

Principais Entregáveis de Engenharia:

Inspeção dimensional, fiação e esquemas elétricos em fábrica
Protocolos formais de teste aprovados pelo cliente final
Testes ponto a ponto de sinais digitais e analógicos até o SCADA
Gestão e encerramento de listas de pendências (Punch List)

Energização Inicial & Operação Assistida

Presença em campo de engenheiros seniores durante as manobras de energização da subestação, monitorando grandezas elétricas e apoiando as equipes de operação.

Principais Entregáveis de Engenharia:

Medição de grandezas em vazio (tensão, sincronismo e fasores)
Acompanhamento do primeiro fechamento de carga sob corrente real
Verificação do sentido do fluxo de potência e fasorial da proteção
Suporte técnico e contingência durante a operação assistida inicial

Instrumentação & Equipamentos de Teste

Equipamentos de alta tecnologia calibrados por laboratórios credenciados

Mala de Testes OMICRON CMC 356OMICRON Test Universe SuiteRelaySimTest (Simulação Dinâmica)Megômetros Digitais de Alta TensãoMicro-ohmímetros de Contato (Ducter)Alicates de Fase e Medidores FasoriaisCalibração Rastreável RBC / InmetroNormas IEC 60255 e IEEE C37

FERRAMENTAS & INSTRUMENTAÇÃO

Malas & Equipamentos de Teste Aplicados em Campo

Instrumentação metrológica de ponta aplicada em ensaios secundários, isolamento e resistência de contato

Injeção Secundária Hexafásica de Precisão

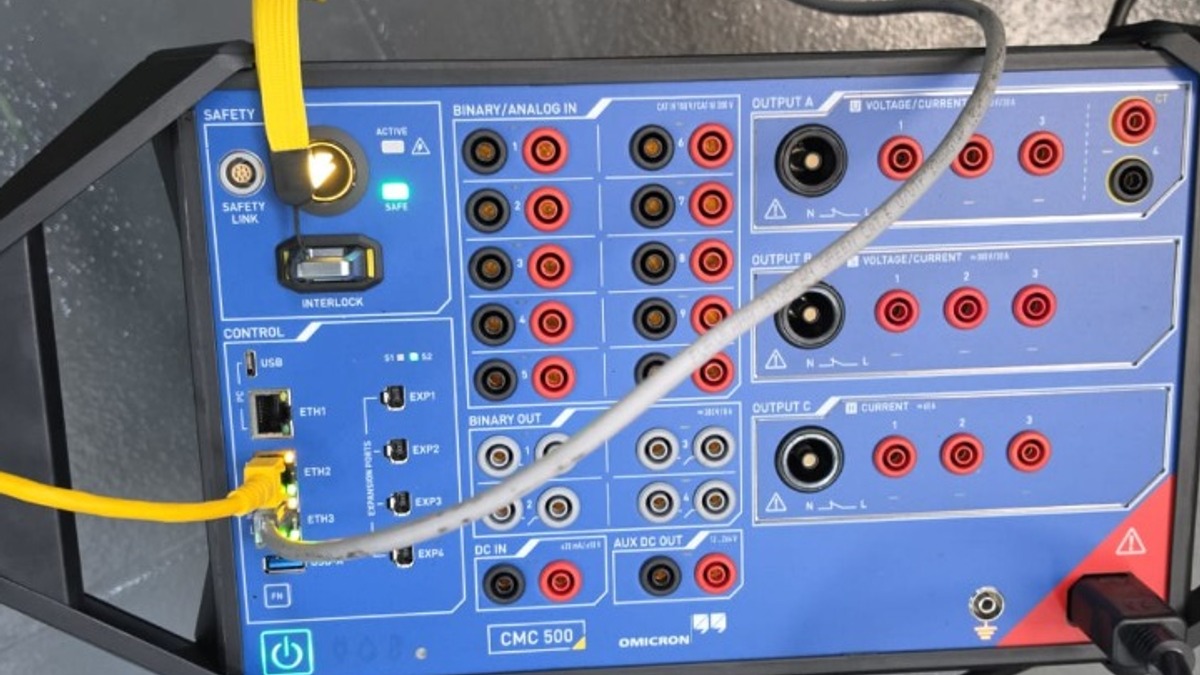

Mala de Testes OMICRON CMC 500 / 356

Mala microprocessada de alta exatidão OMICRON CMC aplicando injeção de corrente e tensão secundária em relés numéricos de alimentadores, linhas e transformadores em subestação.

OMICRON CMCInjeção HexafásicaTest UniverseCalibração RBC

Sistema Universal de Testes de Relés

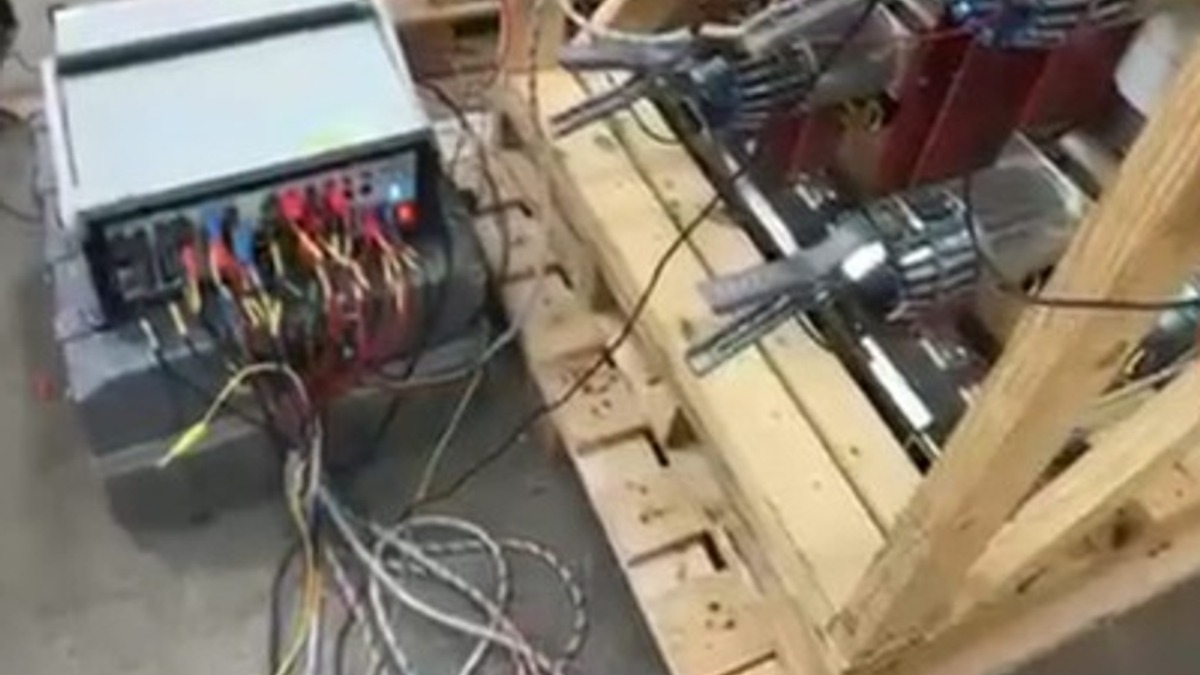

Mala de Testes Vebko AMT 205

Mala de testes universal Vebko AMT 205 conectada aos terminais de ensaio em cubículo de proteção para ensaios automatizados de sobrecorrente, direcional e pick-up/drop-out.

Vebko AMT 205Testes AutomatizadosPick-up & Drop-outSalas de Comando

Ensaio de Resistência de Isolamento

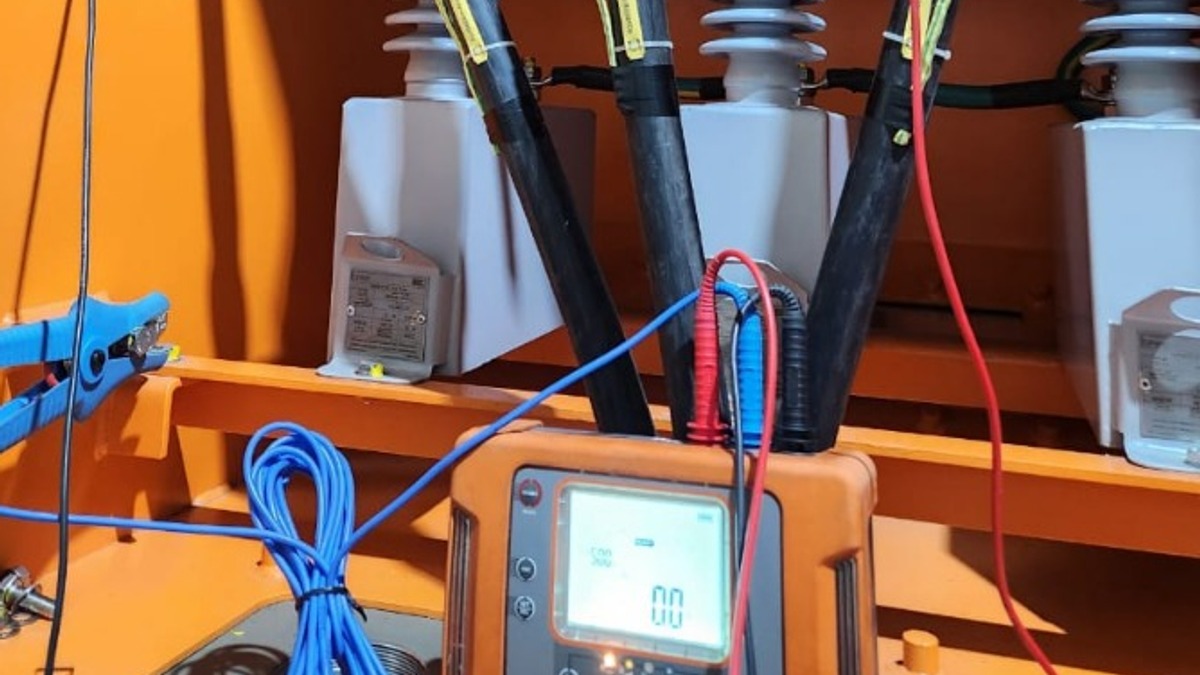

Megômetro Digital Megger (Alta Tensão)

Equipamento Megger de alta tensão (5kV / 10kV) conectado a buchas de transformadores de potência e cabos isolados para medição de IP (Índice de Polarização) e DA (Absorção Dielétrica).

Megger 5kV / 10kVÍndice de Polarização (IP)Absorção DielétricaTransformadores de Força

Medição de Resistência de Contato (μΩ)

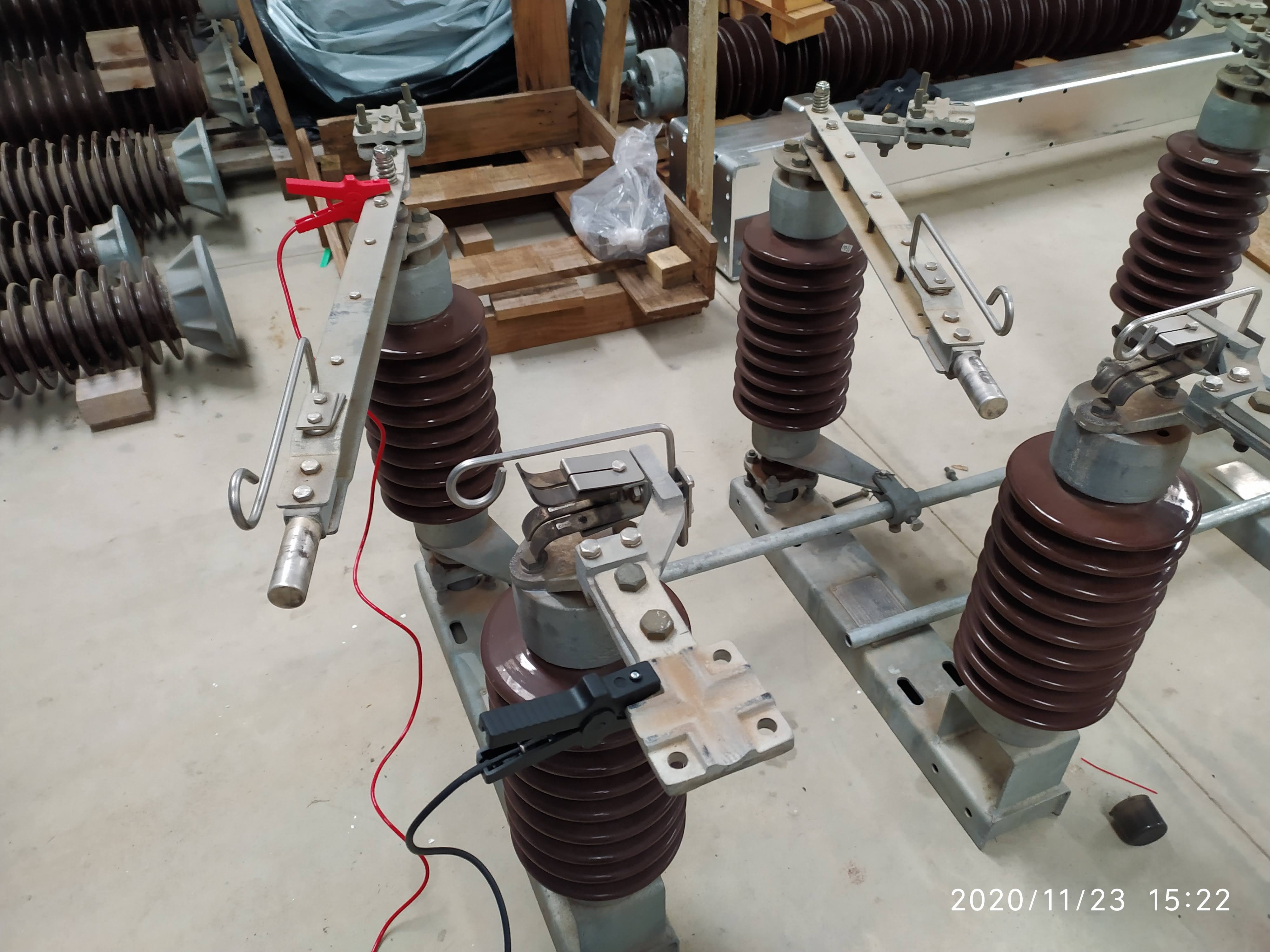

Micro-ohmímetro Digital (Micro / Ducter)

Ensaio em campo aplicando injeção de alta corrente contínua (100A/200A) com garras Kelvin através dos polos de disjuntores e contatos de seccionadoras para validação de resistência de contato.

Micro-ohmímetro (Micro)Resistência de Contato (μΩ)Disjuntores & SeccionadorasGarras Kelvin

FAQ

Perguntas Frequentes sobre Comissionamento

Procedimentos de segurança, instrumentação e mobilização de equipe

Quais modelos de malas de ensaio a KR Engenharia utiliza em campo?

Utilizamos primordialmente malas de ensaio hexafásicas da família OMICRON CMC (especialmente CMC 356 com software Test Universe), referência mundial em precisão e ensaios automatizados de relés de proteção.

A equipe possui todas as certificações de segurança do trabalho?

Sim, nossos engenheiros e técnicos contam com treinamentos atualizados de NR-10 (Básico e Complementar SEP - Sistema Elétrico de Potência), NR-35 (Trabalho em Altura) e equipamentos de proteção individual calibrados.

Vocês atendem em todo o território nacional?

Sim, temos capacidade de mobilização rápida para qualquer estado do Brasil, atendendo desde subestações de usinas solares e eólicas até grandes plantas industriais e concessionárias de transmissão.

Sua Subestação Pronta para Energizar com Segurança Total

Garanta que sua entrada em operação ocorra dentro do prazo e sem falhas. Solicite uma proposta para nossa equipe de comissionamento.
